暖通空調專業工程量計算方法
文章來源：冷暖機電 時間：2017-06-14 08:21:17
作者：上海聯技
鍍鋅鋼板風管(角鐵法蘭)主輔材計算
鍍鋅鋼板
- 角鐵法蘭風管損耗13.8%
- 風管法蘭翻邊余量6~9mm
- 風管封頭面積 S=L * W
- 靜壓箱面積 S=（L*W+L*H+W*H）*2
- 咬口余量
- 咬口形式及余量
咬口連接形式適用于厚度小于1.2毫米的普通鋼板、厚度小于1.5毫米的鋁板和厚度小于0.8毫米的不銹鋼板。

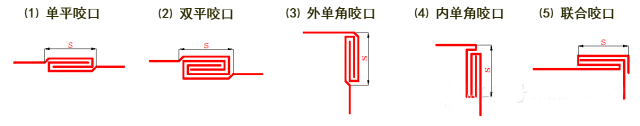

咬口的形式不同，加工余量亦不相同，從下列幾種常見的咬口形式圖中可以計算出相應的加工余量。咬口寬度S與板厚t之間的關系可以用經驗公式計算，即 S=（8—12）t.
常見的咬口形式有：
風管法蘭
- 法蘭角鐵 L30*3
法蘭角鐵長度=風管面 （風管長邊＜630mm時）
法蘭角鐵長度=風管面積*2 （風管長邊≥630mm時）
GB50243-2002：矩形風管邊長大于630mm、保溫風管邊長大于 800mm，管段長度大于1250mm或低壓風管單邊平面積大于1.2m2、中、高壓風管大于1.0m2、，均應采取加固措施。低壓P≤500Pa，中壓500＜P≤1500Pa，高P＞1500Pa。
- 法蘭角鐵 L30*3
風管下料圖：
- 法蘭螺栓 M8*25mm
- 法蘭鉚釘 Ф4*16mm
法蘭螺栓套數=法蘭角鐵長度÷2 ÷螺栓間距
法蘭鉚釘個數=法蘭角鐵長度÷鉚釘間距
法蘭鉚釘個數=法蘭螺栓套數*2
GB50243-2002：中、低壓系統風管法蘭的螺栓及鉚釘孔的孔距不得大于150mm；高壓系統風管不得大于100mm。
GB50243-2002：潔凈風管法蘭鉚釘孔間距，等級1~5級（class100）時，不應大于65mm；等級6~9級（class1000~1000K）時，不應大于100mm。
風管支吊架
- 支吊架個數
- 橫擔角鐵 L40*4
- 其余五金件 M10
支吊架個數=風管長度÷支吊架間距
橫擔角鐵總長=支吊架個數*（風管長邊+100）mm
全牙螺桿總長=支吊架個數*2*（層高-風管底標高）
膨脹螺栓套數=支吊架個數*2
螺母?jìng)€(gè)數=支吊架個數*3
風管支吊架
- 防火閥須單獨設支吊架；
- 每個系統至少一個固定支架；水平風管固定支架間距長度在20m內。
- 風管表面保溫板
- 風管法蘭保溫板
- 保溫膠水
- 其他輔材，鋸條、膠水刷
風管表面保溫板=風管面積+風管總長*0.1
風管法蘭保溫板=法蘭角鐵總長÷2 *0.15
保溫膠水=保溫板面積/3（L）
鍍鋅鋼板風管(共板法蘭)主輔材計算
- 鍍鋅鋼板卷材寬度1250mm,除去兩邊法蘭翻邊長度,風管實際成型長度1160mm
- 共板法蘭風管鋅板損耗
- 其余部分鋅板量計算同角鐵法蘭風管
風管法蘭
- 法蘭角、法蘭條（角碼、夾碼）
- 法蘭螺栓
法蘭四角安裝法蘭螺栓
風管支吊架
- 共板法蘭風管支吊架間距較角鐵法蘭風管小
- 橫擔角鐵及其余五金件同角鐵法蘭風管
風管保溫
- 風管保溫工程量計算同角鐵法蘭風管
