空氣凈化光氫離子如何安裝及安裝位置

PHP光氫離子空氣凈化裝置是通過裝置內寬波段光子管發出的能量光經特有納米級金屬涂層的催化作用將空氣中的水分子分解成羥基、負離子、過氧化氫等凈化因子，利用空調通風循環系統不間斷地將凈化因子送到空調房間內，達到凈化室內空氣的效果。

安裝位置

為保證PHP光氫離子空氣凈化裝置正常工作及化發揮功效，安裝前必須選擇合理的位置。目前市場上的空調系統形式主要有以下幾種：集中空氣處理機組和風管送回風系統；風機盤管加集中新風系統以及近幾年快速發展的VRV多聯機系統等。

集中空氣處理機組和風管送回風系統是利用回風管和新風管把室內回風和室外新風經空氣處理機組混合處理后利用送風管送到空調區域的各個角落的連續循環系統。能夠有效地凈化空調空氣，PHP光氫離子空氣凈化裝置盡量安裝在送風主管上。一般情況空氣處理機組出風段都會安裝消音靜壓箱或消聲器，PHP光氫離子空氣凈化裝置可以直接安裝在靠近消音靜壓箱或消聲器的管段上。

風機盤管加集中新風系統是小范圍空氣處理系統，它是利用風機葉輪把空氣送到盤管處理后再送到空調房間的連續循環系統同時補充部分室外新風。考慮能源節約及空調效果通常風機盤管都會做回風箱，PHP光氫離子空氣凈化裝置可以直接安裝在回風箱內。為不影響室內光線安裝時盡量避免凈化摸塊發出的藍光直接透過回風口。

VRV多聯機系統是利用冷媒汽液交換來制熱或制冷，并用內機對室內空氣進行處理。VRV多聯機內機大致有卡式、風管式、柜式等形式。卡式機安裝時可以利用內機的新風補充孔直接安裝在送風口；風管式內機安裝時可以安裝在內機的送風管段上；柜式機安裝時可以安裝在內機的進風口。VRV多聯機系統的內機形式比較多，安裝時須根據實際情況作調整。

安裝方法

PHP光氫離子空氣凈化裝置有二種形狀，一種是PHP-FC1、PHP-FC2用與風量小于2199M³/H的風機盤管及VRV多聯機；另一種是PHP-AC1~AC6用于風量大于2200M³/H的空氣處理機組。

PHP光氫離子空氣凈化裝置安裝在空氣處理機組時，可以直接在靠近消音靜壓箱或消聲器的送風主管段上開孔安裝。根據裝置的實際大小在選定的位置用記號筆畫好孔，先用開孔機在四角開不大與30MM的孔，然后由專用剪刀沿畫好的孔把當中的風管剪掉。開完孔后小心地修整孔四周的毛刺，插入PHP裝置的凈化摸塊部分，用不小于Φ4的自功螺絲把裝置固定在風管上，固定后保證裝置牢固，受力均勻。為保證密封和防止冷橋在裝置和風管接觸處加墊海綿密封墊料。安裝示意圖如：圖一

圖一

PHP光氫離子空氣凈化裝置安裝在風機盤管時，一般安裝在回風箱內，直接用四顆Φ4的自功螺絲把裝置固定在回風箱內壁上。風機盤管沒有安裝回風箱的也可以安裝在送風管內，如果安裝在送風管內的，盡量安裝在靠近送風口部位以方便檢修。

安裝示意圖如：圖二。

圖二

PHP光氫離子空氣凈化裝置安裝在VRV多聯機時，根據內機形式安裝方法各不相同。卡式內機可在新風進風口上開孔安裝；風管機安裝方法和風機盤管相同，可以安裝在回風箱或送風管上。柜機的安裝不同于其他任何形式內機，柜機通常是明裝送回風口均為成品安裝在內機上，安裝時應該小心地拆下回風口的塑料百葉，在回風腔內壁上固定凈化裝置，固定凈化裝置時一定要注意周邊，不得破壞柜機本身的冷媒管道和電源線路；不得影響回風葉輪的正常運轉。安裝結束后小心地把回風百葉復位。安裝示意圖如圖三。

圖三

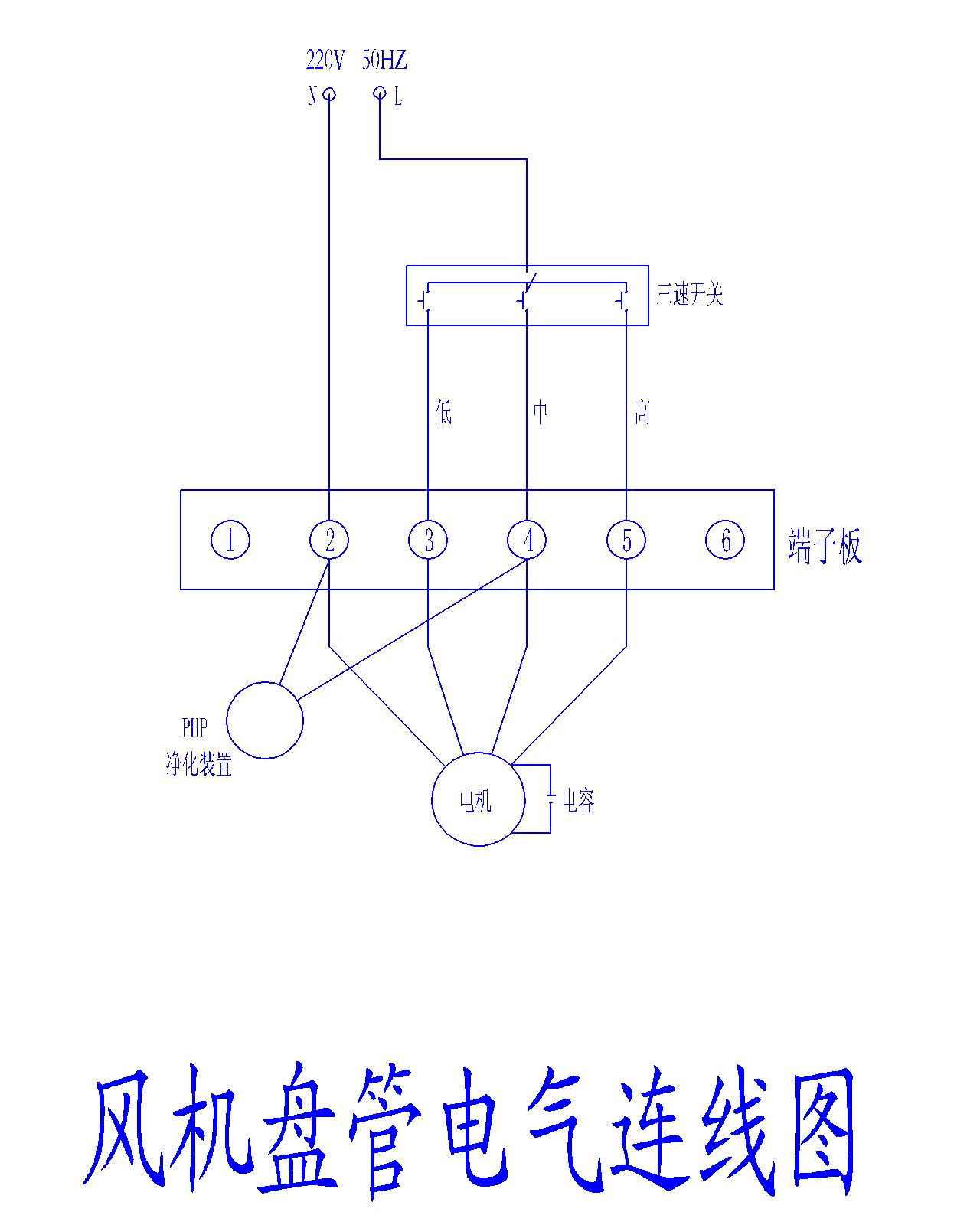

PHP光氫離子空氣凈化裝置內的凈化摸塊功率根據使用部位不同、空調總風量不同可分為：風機盤管和VRV空調風量不大于2199M³/H一般為PHP-FC1和PHP-FC2二種（功率≤5W）；空調箱風量在2200~50000M³/H分別為PHP-AC1~PHP-AC6（功率10~34W）；當空調箱風量大于50000M³/H時可以根據總風量安裝二臺裝置。PHP光氫離子空氣凈化裝置在選型時一般根據風機盤管或變風量空調箱的中檔風量選型。一般PHP裝置和配套的空調設備采用并聯，由空調設備的電源控制器控制PHP裝置的工作。PHP裝置的電源直接從空調設備的電源接線盒引出。風機盤管一般接至空調冷凍水回水管的電磁閥，確保與風機盤管聯動；在沒有電磁閥的系統上直接接自風機盤管馬達的中擋和零線（電氣連線圖如圖四）；PHP裝置還可以直接控制，由電氣配置專門的電源，在風機盤管調速開關旁邊設置專門的控制開關來控制裝置的工作和停止。空調箱一般是三相五線制，PHP裝置的電源直接從空調箱引出時必須接至其中的一根相線和零線（電氣連線圖如圖五），也有空調箱內是三相四線缺少 零線，這樣PHP裝置為了保證與空調箱聯動電源必須接自空調箱的電氣控制柜（箱），電氣控制柜內一定有零線；若前二種方法均不能實現的話，還可以根據項目的實際情況在PHP電控面板上加裝延時繼電器，利用延時繼電器來調節PHP裝置的開關時間，保證裝置能正常有效的工作。

                                         圖四                       圖五

PHP光氫離子空氣凈化裝置在安裝時與空調設備接線盒之間的距離盡量保持在1.2M以內，電源線應有包塑金屬軟管保護，軟管與接線盒的連接采用專用接頭，連接處密封良好，包塑層完整無損。PHP裝置與接線盒之間距離超過1.2M時須敷設金屬或PVC電線導管，電線導管敷設時應有獨立的支架，管徑≤20時支架間距不大于1.0M，支架必須牢固順直。導管與接線盒連接應有專用接頭，連接緊密牢固。

調試

PHP光氫離子空氣凈化裝置安裝結束后應該進行調試。裝置和空調設備是并聯，所以調試必須在空調單機調試同時進行。調試時必須確保電源電壓、空調設備運行正常（如圖六，圖七為PHP光氫離子空氣凈化裝置----定/變風量系列控制面板說明），開機時由低速到高速，保證裝置在高、中、低擋都能正常工作。在調試同時做好詳細的記錄，調試結束后請總包、監理確認。

圖六

圖七

維保

項目結束后，制作項目聯絡單和所有資料歸檔，定期對項目進行電話回訪。裝置運行滿一年，派專人上門對裝置進行免費檢測。做好回訪記錄。

在接到客戶報修電話時，應該虛心詢問裝置現狀及裝置型號，分析可能出現的問題，如果有裝置本身問題立即帶好同型號裝置去現場解決。做好報修記錄，并對報修裝置做出故障分析。

現場管理

在施工現場服從業主和總包管理。安裝工人必須穿著公司統一的工作服，正確佩戴安全帽才能進入施工現場。施工前根據施工圖和施工現場實際情況科學、合理的施工方案；文明施工，主意成品保護，不得損壞施工現場所有半成品和成品；安裝過程中需要拆裝吊頂或其它東西必須提前向總包或業主申請，在征得總包或業主同意后才可以施工。做好落手清工作，在完成一個工作面或下班前清理施工現場，做到材料、工具全部歸位，施工垃圾統一堆放，裝置必須送回倉庫。同步做好產品和安裝資料，裝置送貨時配帶公司資料、產品合格證、檢測報告等報監資料，主動配合總包做好產品的報監工作；安裝過程中及時完成所需的各種安裝資料；安裝結束調試后制作調試報告單請總包或業主確認。
